北極星節能環保網訊:摘要：針對陶瓷行業NOx排放問題，筆者選取了作為“陶都”的佛山市對其能耗、數量較大的輥道窯進行測試及分析，得出NOx排放數據，進而分析及提出治理方法。分析得出生產同產品的輥道窯燃用天然氣較燃用其他燃料生成的NOx低，選用天然氣作為燃料有利于降低NOx排放。關鍵詞：氮氧化物;陶瓷窯;輥道窯;減排1前言近日，國家環境保護部發布公告，對GB25464-2010《陶瓷工業污染物排放標準》進行了修改完善，總體來說，稍微放寬了先前的限值指標參數。但全國各地窯爐數量龐大，排放管理水平參差不齊，其污染物排放不容忽視。2NOx生成來源燃燒生成的NOx主要有三個來源：熱力NOx、燃料NOx及快速NOx。在陶瓷行業中，由于原料的特殊性，還可能產生物料NOx。2.1熱力型NOx熱力型NOx是指燃燒用空氣中的N2在高溫下氧化生成的氮氧化物，其生成速率與燃燒溫度有很大的關系。根據阿累尼烏斯方程，對于某一活化能一定的反應，隨著反應溫度的升高，反應速率常數隨之增大。當T<1400℃時，熱力型NOx的生成速率極慢;，而當T>1400℃時，反應速率明顯加快。熱力型NOx的生成量受溫度、局部高溫和過剩系數影響。2.2燃料型NOx燃料型NOx是指由化學結合在燃料中的有機氮化物熱分解后，和氧化合而生成的NOx。燃料型的生成和破壞比較復雜，簡單來說燃料中氮的含量與爐內過?？諝饬渴瞧湫纬傻闹饕绊懸蛩亍Ｔ谌剂蠠o法改善的條件下，降低過?？諝庀禂?shù)是控制燃料型NOx轉化與生成的最主要措施。2.3快速型NOx快速型NOx主要是在高溫富燃火焰中由碳氫化合物與N2快速反應生成，在空氣過剩系數小、低溫條件和燃燒產物停留時間較短的情況下，這種反應尤其明顯?？焖傩蚇Ox由于其生成量較少，一般被忽視;但在陶瓷行業，其連續燒制的工藝特點及減排水平的提高，使得總NOx生成量下降到較低水平，此時，快速型NOx的生成量不容忽視。2.4物料型NOx物料型NOx可以理解為在燃燒加熱過程中，物料中的含氮化合物加熱分解生成的NOx。此定義是針對陶瓷行業排放物的一種新定義NOx類別，由我司合作測試單位提出，其生成機理與影響因素有待進一步研究。字面上理解是由于原材料中含氮化合物在加熱過程中出現的不穩定分解，主要受原材料的成分影響。3NOx測試數據計算分析3.1選取典型案例進行測試根據筆者公司市場調研數據，佛山市現有陶瓷爐窯中，輥道窯數量較多，其燃料消耗總量占所有陶瓷爐窯的80%以上，故本文以輥道窯為對象進行分析;其中輥道窯使用的燃料主要為天然氣和煤轉氣。本文選取了兩條素燒窯、一條釉燒窯作為典型案例。佛山市某陶瓷廠A與某陶瓷廠B均采用輥道窯燒制陶瓷素坯，A、B窯分別使用天然氣、煤轉氣作為燃料;某陶瓷廠C采用輥道窯燒制陶瓷釉面，使用天然氣作為燃料。通過煙氣抽樣分析，A、B、C窯煙氣中的O2及NOx含量見表1。

3.2測試數據計算參考《燃氣燃燒與應用》，可根據實際煙氣中的含氧量，通過公式3-1計算出該輥道窯的過?？諝庀禂?shù);參考GB25464-2010《陶瓷工業污染物排放標準》最新修改條文，將煙氣中的NOx濃度按陶瓷窯煙氣18%的基準含氧量來折算，可折算出規定基準含氧量下的氮氧化物排放濃度[NOx]。

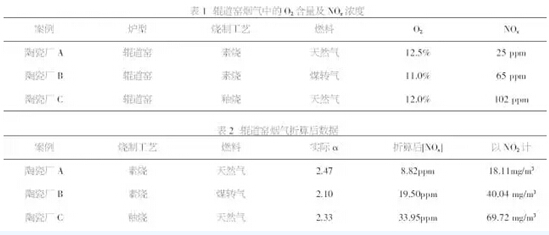

式中：α——過?？諝庀禂?shù);O2——煙氣中氧的百分含量(%)。陶瓷行業中，氮氧化物排放物是NO和NO2的混合物，本文以NO2計算質量濃度，更為合理，計算結果見表2。3.3計算結果分析經過調查，佛山市天然氣輥道窯的燒成溫度約1200℃。對表2中A廠與B廠計算結果進行分析，可了解到即使爐型與燒制工藝一樣，燃料的選擇對NOx的排放影響甚大，天然氣是不含氮、硫的潔凈燃料，使用天然氣作為燃料可有效減少燃料型NOx的產生，較低的燒成溫度也不利于熱力型NOx生成，由此推斷快速型NOx占主要。根據華南理工大學徐婷同志的研究分析，輥道窯燒制過程中，以天然氣為燃料時爐內NOx生成以快速型NOx為主導，采用不同燃料時出口處NOx生成速度有不同變化;與本文的分析結果相吻合。另一方面，比較分析表2中A廠與C廠的計算結果，同樣燃用天然氣的輥道窯，兩者的NOx卻相差了將近四倍。兩者的過剩系數α相差不大，主要差別在于燒制的產品。可推斷其生成的快速型NOx應差異較少，猜測C窯中NOx的增長是由物料中釉面成分產生的。這說明天然氣窯爐雖能有效減少燃料型與熱力型的產生，但無法避免或者減少由于燒制物料帶來的NOx排放。為證實上述推斷，對C窯的煙氣樣品進行其他成分分析，發現其中存在大量的SO2，天然氣是不含硫的潔凈燃料，該SO2應源于釉料。釉料成分復雜，其污染物排放量受其成分含量及熱穩定性影響。4治理措施治理NOx排放簡單來說可從生產過程中的燃燒前、燃燒中、燃燒后進行控制及治理。4.1燃燒前控制4.1.1燃料的改善化石燃料中大多存在硫、氮、鉛等元素，其燃燒不可避免會產生SO2、NOx等大氣污染物，通過燃燒前除氮、燃料氣化、乳化、摻混等方式可有所減少，如煤轉氣經過嚴格的凈化過程后燃燒，凈化后氣體燃料不含氮成本，燃燒不會產生燃料型氮氧化物，但其燃燒成本相對增大，設備維修費用增高;目前廠區的煤轉氣設備都比較粗獷，不利于減少氮氧化物。天然氣作為國家大力支持的清潔能源，可從根本上解決燃料型NOx的產生。4.1.2選用合適的燃燒器可采用低NOx燃燒器降低NOx排放。針對其他燃料改造為燃用天然氣，選用合適的燃燒器，合理布置燒嘴位置，只要設備調試得當，能有效降低NOx的排放水平。另外，采用全預混燃燒器也能有效降低NOx排放。對于新建設窯爐，建議首選燃燒天然氣，避免日后改造為燃用天然氣或其他燃料后調試不當，改造成本較高，無法達到節能減排的最佳工況。4.2燃燒中控制燃燒中控制可通過燃燒氣氛的控制來達到節能減排目的，可通過調整溫度、壓力及空氣過剩系數三大因素，保證爐內正壓、溫度均勻、富氧燃燒，再結合煙氣循環、低NOx燃燒等方式，可有效抑制NOx的生成。4.3燃燒后控制燃燒后控制主要從尾氣處理入手，可采用煙氣循環裝置，增加煙氣與空氣的循環對流，即可換熱利用，又可降低煙氣溫度從而減少NOx的生成量;針對物料型NOx，可在燃料或物料中加入還原劑以抑制NOx的產生，但是加入的量若控制不好易導致附加排放物的增加，因此進行尾氣脫硝是最保險的治理方法。5結語享有“陶都”盛名的佛山，陶瓷制造歷史悠久，曾經歷多輪淘汰、轉型、升級，根據《全國窯爐(陶瓷磚)能耗調查及節能減排技術匯編》的數據，佛山市陶瓷行業的能耗水平在國內已位較先進行列，其行業節能減排技術及企業環保意識較高。本文選用佛山市的數據客觀實際，具有先進性。從分析結果來看，生產同產品的輥道窯燃用天然氣較燃用其他燃料生成的NOx低，選用天然氣作為燃料有利于降低NOx排放。典型案例中NOx排放量雖然符合陶瓷行業現有國家標準的要求，但仍具有降低的空間，有待各界學者及行業工作者共同努力。（來源：:佛山陶瓷）
